Goldwafer

Aktuelle Goldwafer Files findet Ihr in der Jupiter 1 Sektion im Download Archiv !

Ihr habt euch nun für die Goldwafer Variante entschieden. Was brauchen wir nun dafür. Zum einem ist klar die Goldwaferkarte. Diese gibt es nun in verschiedenen Ausführungen. Einmal als Leiterplatten Version und zum anderen als Plastik Smartcard. Hier seht ihr die beiden Karten:

Weiterhin benötigt ihr dann noch das Programmiergerät. Am besten eignet sich der Mastercrd Programmer.

Solltet ihr nicht wissen wo es diese Sachen zu kaufen gibt, dann schaut doch im Hauptmenü im Online-Shop nach. Dort habe ich einen Link zu einem Versandhandel, der diese Geräte günstig verkauft. Wenn ihr nun alles zusammen habt, dann kann es losgehen. Die nötige Software findet ihr im Downloadverzeichniss. Zuerst kommen wir zum Mastercrd programmer. Dieser wird mit einem Seriellen Kabel an die COM Schnittstelle eures PC's angeschlossen (kein Nullmodemkabel). Danach wird der Mastercrd Programmer mit Spannung versorgt.

12 Volt
Wir wollen nun unsere Goldwafer mit Software beschreiben um damit eine Irdeto Smartcard zu ersetzen. Die Goldwafer Karte ist in 2 Bereiche aufgeteielt. Zum einem hat diese ein Microprozessor und zum anderen hat sie ein EEPROM. Diese müssen getrennt beschrieben werden. Auch dafür gibt es nun diverse wege. ich möchte mich jetzt hier nur auf einen beschränken. Ihr könnt später auch andere Wege benutzen. Zuerst braucht ihr die Software für den Microprozessor. Dieses File hat die Endung .hex. Ladet euch diese nun mal runter:

Dieses File muss also in den PIC 16F84 geschrieben werden. Dazu benutzen wir das Programm ICPROG welches sich im Download befindet. Jetzt nehmen wir unseren Mastercrd Programmer und stellen den richtigen Modus per Tastendruck auf dem Programmer ein. Einfach die Taste solange tippen bis eine 2 erscheint. Danach steckt ihr die Goldwaferkarte mit den Kontakten nach unten in den Programmer. Ist dies beides erfolgt starten wir das Programm ICprog09.exe. Nach dem Start des Programms ICprog09.exe stellen wir ersteinmal alle Parameter richtig ein. Da wir den PIC 16F84 drauf haben, müssen wir diesen auch im Programm einstellen.



Nachdem wir den PIC ausgewählt haben, müssen wir dem Programm noch sagen mit welcher Hardware wir den PIC bearbeiten wollen. Dazu gehen wir nochmals auf Setting und auf Hardware und stellen folgendes ein:

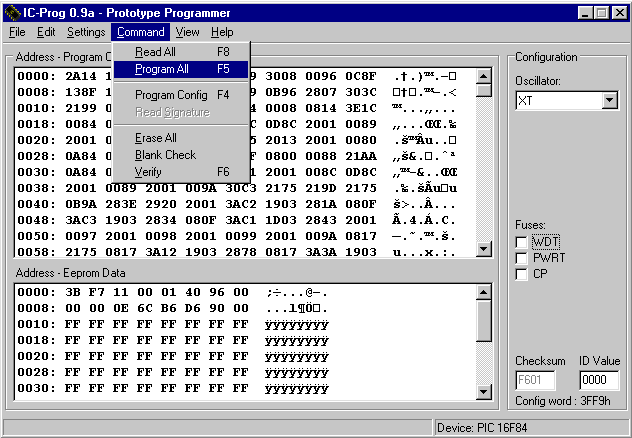

Die COM Schnittstelle müsst ihr natürlich für euch auswählen. Ich habe mein Gerät an der COM 1 Schnittstelle. Ist dies alles getan, können wir anfangen die Irdeto Soft zu Installieren. Dazu gehen wir auf File Open und öffnen das File irdeto.hex. Nachdem wir dieses File ( irdeto.hex ) geöffnet haben gehen wir auf Command und klicken auf Programm all.



Nach erfolgreichem Aufspielen können wir noch einen Verify machen um zu testen ob wirklich alle Daten korrekt überspielt wurden. Wenn ja, dann gehts weiter mit dem beschreiben des EEPROMS.....
